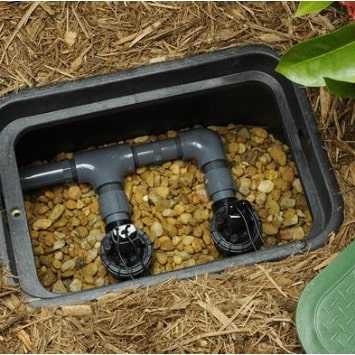

Valve électrique ProSeries 150 K-Rain

Les vannes K-Rain ProSeries 150 offrent un large éventail de fonctionnalités et d’avantages. Les modèles 1”, 1-1/2” et 2” (2,5 cm, 3,8 et 5 cm) sont dotés d’une tige de dosage amovible et d’une vis de purge externe facilitant l’entretien et le fonctionnement manuel. Les modèles 1-1/2” et 2” (3,8 et 5 cm) sont dotés d’un capuchon d’entrée amovible pour modifier facilement la configuration de la vanne.

Caractéristiques

Tous les modèles

• Construction en PVC robuste, résistante à la corrosion et aux UV – Augmente la durée de vie de la vanne
• Vis de purge externe manuelle – Permet un fonctionnement manuel lors du démarrage du système
• Purge interne manuelle via solénoïde – Permet un fonctionnement manuel sans évacuer l’eau à l’extérieur de la vanne.
• Permet de retirer le solénoïde sans perdre le piston interne
• Contrôle du débit – Permet un réglage précis du débit
• Vis de purge externe avec tige de dosage amovible – Permet un nettoyage facile de la tige de dosage sans démonter la vanne

Modèles 1-1/2” et 2”

• Capuchon d’entrée amovible – Permet une conversion facile de la vanne
• Diaphragme Santoprene® robuste – La conception unique améliore la durabilité du diaphragme

Modèles Jar-Top

• Jar-Top fileté – Permet un retrait rapide du capuchon pour un entretien facile après l’installation
• Bouchon à vis en nylon rempli de verre – Durabilité accrue

Spécifications

Modèles 1” (2,5 cm)

• Pression nominale : 10 – 150 PSI (0,7 – 10,3 bar)
• Plage de débit : 0,5 à 30 GPM (18,9 à 113,6 LPM)

Modèles 1-1/2” & 2” (3,8 & 5 cm)

• Pression nominale : 20 – 150 PSI (1,4 – 10,3 bar)
• Plage de débit : 20 – 120 GPM (75,7 – 454, 2 LPM)

7101 ProSeries 150 VALVE 1” (2,5 cm)

• Débit - GPM 5 10 15 20 30
• Perte PSI 2,9 2,1 1,8 3,0 5,0

7101-FC ProSeries 150 VALVE 1” (2,5 cm)

• Débit - GPM 5 10 15 20 30
• Perte PSI 6 4,1 4,1 3,1 6,0

ProSeries 150 VALVE 1” (2,5 cm) avec Jar-Top

• Débit - GPM 5 10 15 20 30
• Perte PSI 3,3 3,9 2,9 3,2 6,1
• Plage de pression : 10-150 psi (0,7 à 10,3 bar)

VALVE ProSeries 150 1-1/2” (3,8 cm)

• Débit - GPM 20 30 40 50 60 80
• Perte PSI - Globe 3,0 2,6 2,3 2,9 4,1 5,5
• Perte PSI - Angle 2,7 2,2 1,9 2,2 3,0 4,4

ProSeries 150 VANNE 2” (5 cm)

• Débit - GPM 20 30 40 50 60 80 100 120
• Perte PSI - Globe 2,2 1,9 1,7 1,5 1,6 2,9 4,8 6,2
• Perte PSI - Angle 1,9 1,9 1,7 1,5 1,5 2,1 3,2 4,6
• Plage de pression : 20-150 psi (1,4 à 10,3 bar)

Spécifications électriques

• Solénoïde standard : 24 V CA 60 Hz
• Courant d’appel : 0,43 A
• Courant de maintien : 0,25 ampères

Dimensions

• Modèles 1” : Hauteur : 5 1/4” (13,3 cm), Largeur : 3 1/8” (7,95 cm), Longueur : 5” (12,7 cm)
• Modèles à contrôle de débit 1” : Hauteur : 5 7/8” (14,9 cm), Largeur : 3 1/8” (7,95 cm), Longueur : 5” (12,7 cm)
• Modèles Jar-Top 1” : Hauteur : 5 1/4” (13,3 cm), Largeur : 3” (7,6 cm), Longueur : 4 3/8” (11,1 cm)
• Modèles 1-1/2” : Hauteur : 8” (20,3 cm), Largeur : 4-1/4” (10,8 cm), Longueur : 5-1/2” (14 cm)
• Modèles 2” : Hauteur : 8-7/8” (22,6 cm), Largeur : 4-7/8” (12,4 cm), Longueur : 6-1/3” (16,1 cm)
